1. Tổng quan
Trong trung tâm dữ liệu (Data Center), việc kiểm soát nhiệt độ và luồng khí làm mát đóng vai trò then chốt nhằm đảm bảo thiết bị CNTT hoạt động ổn định, tiết kiệm năng lượng và kéo dài tuổi thọ hệ thống. Mô hình Hành lang lạnh – Hành lang nóng (Cold Aisle – Hot Aisle) là giải pháp tiêu chuẩn được áp dụng rộng rãi trong thiết kế và vận hành Data Center hiện đại.
Mô hình này dựa trên nguyên tắc tách biệt luồng khí lạnh cấp vào và luồng khí nóng thải ra, tránh hiện tượng trộn lẫn không khí, từ đó nâng cao hiệu quả làm mát.
2. Hành lang lạnh (Cold Aisle)
Hành lang lạnh là khu vực phía trước các tủ rack, nơi thiết bị CNTT hút khí mát vào để làm mát linh kiện bên trong.
Đặc điểm chính:
-
Mặt trước của các tủ rack quay đối diện nhau, tạo thành hành lang lạnh.
-
Khí lạnh được cấp từ hệ thống điều hòa chính xác (CRAC/CRAH), thường thông qua sàn nâng hoặc miệng cấp gió trên trần.
-
Nhiệt độ trong hành lang lạnh được duy trì ổn định, phổ biến trong khoảng 18°C – 27°C theo khuyến nghị của ASHRAE.
-
Không khí lạnh đi vào mặt trước thiết bị, sau đó được quạt của server hút qua và
Vai trò:
-
Cung cấp luồng khí lạnh đồng đều cho toàn bộ thiết bị.
-
Ngăn chặn hiện tượng thiếu gió làm mát (cold spot).
-
Giảm nguy cơ quá nhiệt cục bộ cho server và thiết bị mạng.
3. Hành lang nóng (Hot Aisle)
Hành lang nóng là khu vực phía sau các tủ rack, nơi khí nóng được thải ra sau khi đã đi qua thiết bị.
Đặc điểm chính:
-
Mặt sau của các tủ rack quay đối diện nhau, tạo thành hành lang nóng.
-
Khí nóng thoát ra từ mặt sau thiết bị và được dẫn trở lại hệ thống điều hòa để làm mát.
-
Nhiệt độ trong hành lang nóng cao hơn đáng kể so với hành lang lạnh, có thể đạt 35°C – 45°C hoặc cao hơn tùy mật độ tải.
-
Thường kết hợp với hệ thống thu hồi khí nóng trên trần hoặc ống dẫn hồi gió.
Vai trò:
-
Tập trung và thu gom khí nóng một cách hiệu quả.
-
Hạn chế khí nóng quay ngược lại hành lang lạnh (hot air recirculation).
-
Tăng hiệu suất trao đổi nhiệt của hệ thống điều hòa.
4. Lợi ích của mô hình Hành lang nóng – Hành lang lạnh
Việc triển khai đúng mô hình mang lại nhiều lợi ích quan trọng cho Data Center:
-
Tối ưu hiệu quả làm mát: Giảm sự trộn lẫn khí nóng – lạnh, tăng hiệu suất sử dụng khí lạnh.
-
Tiết kiệm năng lượng: Hệ thống điều hòa hoạt động hiệu quả hơn, giảm chỉ số PUE.
-
Nâng cao độ tin cậy hệ thống: Giảm nguy cơ quá nhiệt, hạn chế sự cố do nhiệt độ cao.
-
Dễ mở rộng và quản lý: Phù hợp cho các Data Center có mật độ tải cao và yêu cầu mở rộng trong tương lai.

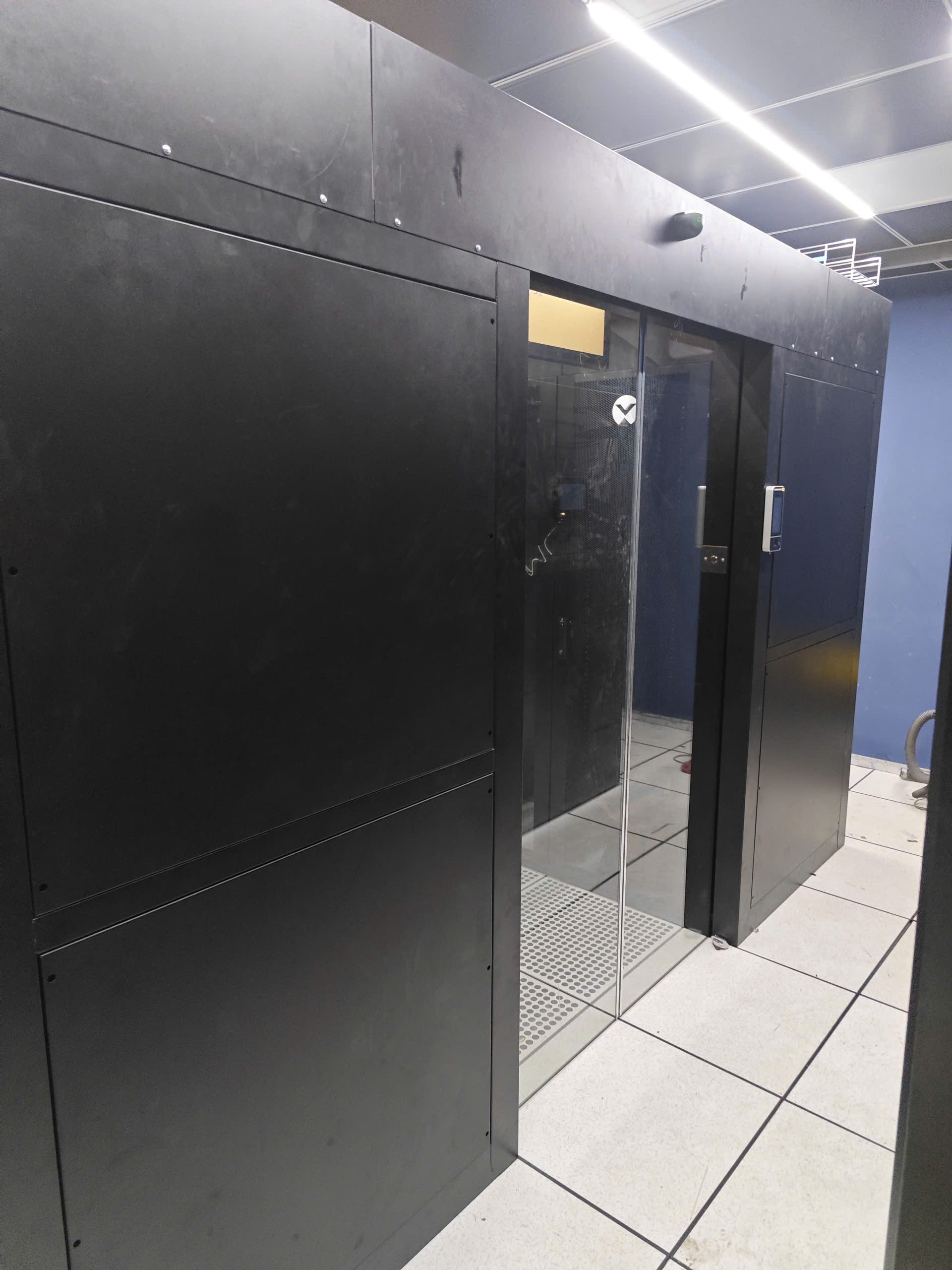

5. Hành lang kín (Containment)
Để nâng cao hơn nữa hiệu quả làm mát, nhiều Data Center áp dụng giải pháp kín hành lang lạnh (Cold Aisle Containment) hoặc kín hành lang nóng (Hot Aisle Containment).
-
Kín hành lang lạnh: Bao kín khu vực hành lang lạnh bằng vách, cửa và trần trong suốt, đảm bảo toàn bộ khí lạnh được đưa trực tiếp vào thiết bị.
-
Kín hành lang nóng: Bao kín hành lang nóng, thu gom khí nóng tập trung và dẫn thẳng về hệ thống hồi gió.
Giải pháp containment giúp tách biệt hoàn toàn luồng khí, tối ưu hiệu suất làm mát cho các Data Center công suất lớn và mật độ cao.
